柱塞式壓濾機泵
點擊：0 發布時間：2026-01-09 10:13:29
柱塞式壓濾機泵是壓濾機高壓上料、保壓過濾的核心設備，采用陶瓷柱塞 + 液壓驅動結構，特別適合高含固、高粘度、含顆粒、腐蝕性強的料漿，是目前壓濾機上料泵中壽命較長、較穩定、較節能的泵型。
一、核心結構與工作原理
1. 結構組成
| 部件 | 材質 | 功能 | 特點 |
|---|---|---|---|
| 陶瓷柱塞 | 氧化鋁陶瓷 | 往復加壓推送料漿 | 耐磨、耐腐、壽命長 |
| 陶瓷缸套 | 高強度陶瓷 | 與柱塞形成密封腔 | 耐沖刷、低摩擦 |
| 液壓驅動系統 | 液壓泵、液壓缸、溢流閥 | 提供穩定高壓動力 | 壓力平穩、可自動變量 |
| 單向閥組 | 耐磨球閥 | 控制料漿進出 | 防回流、耐顆粒 |
2. 工作原理
陶瓷柱塞泵主要通過改變液壓來實現工作。核心部件柱塞在缸體中做來回往復運動，改變密封工作容腔的容積，從而達成吸油和壓油的目的。泵的吸入閥和排出閥均為單向閥，當柱塞向外拉時，工作室內壓力降低，進口閥打開，液體進入工作室；當柱塞向內推時，工作室壓力升高，出口閥打開，液體被排出。
液壓系統自動調節壓力，滿足 “快速進料 → 高壓保壓” 全過程
二、型號與技術參數
下面是壓濾機專用陶瓷柱塞泵的主流型號參數表：
| 型號 | 流量（m3/h） | 壓力（MPa） | 電機功率（kW） | 適配壓濾機面積（m2） |
|---|---|---|---|---|
| YBH140 | 10 | 0-2.0 | 5.5 | 50 |
| YBH200 | 19 | 0-2.0 | 7.5 | 100-200 |
| YBH250 | 30 | 0-2.0 | 11 | 200-250 |
| YBH300 | 40 | 0-2.0 | 15 | 250 |
| YBH400 | 80 | 2-2.0 | 22 | 400 |
三、陶瓷柱塞泵 vs 渣漿泵螺桿泵
| 對比項目 | 陶瓷柱塞泵 | 渣漿泵 | 隔膜泵 | 優勢總結 |
|---|---|---|---|---|
| 耐磨性能 | 陶瓷壽命長 | 磨損快，需頻繁更換 | 隔膜易老化 | 壽命較長 |
| 耐壓能力 | 較高可達 3.0MPa | ≤1.6MPa | ≤1.2MPa | 可滿足高壓壓濾 |
| 壓力穩定性 | 波動≤±0.2MPa | 波動大 | 波動大 | 濾餅含水率更低 |
| 防堵能力 | 柱塞式結構，通道大 | 葉輪易堵 | 隔膜易卡 | 適合高含固料漿 |
| 節能效果 | 節能 20%-60% | 能耗高 | 能耗較高 | 運行成本較低 |
| 維護成本 | 年維護費 1000-3000 元 | 5000-20000 元 | 3000-15000 元 | 維護成本較低 |
四、典型應用場景

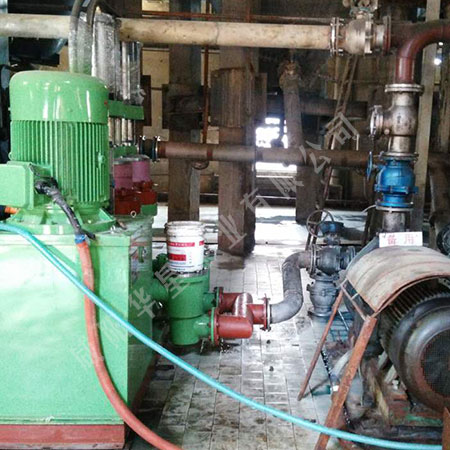

華星YBH400陶瓷柱塞泵尾礦使用現場

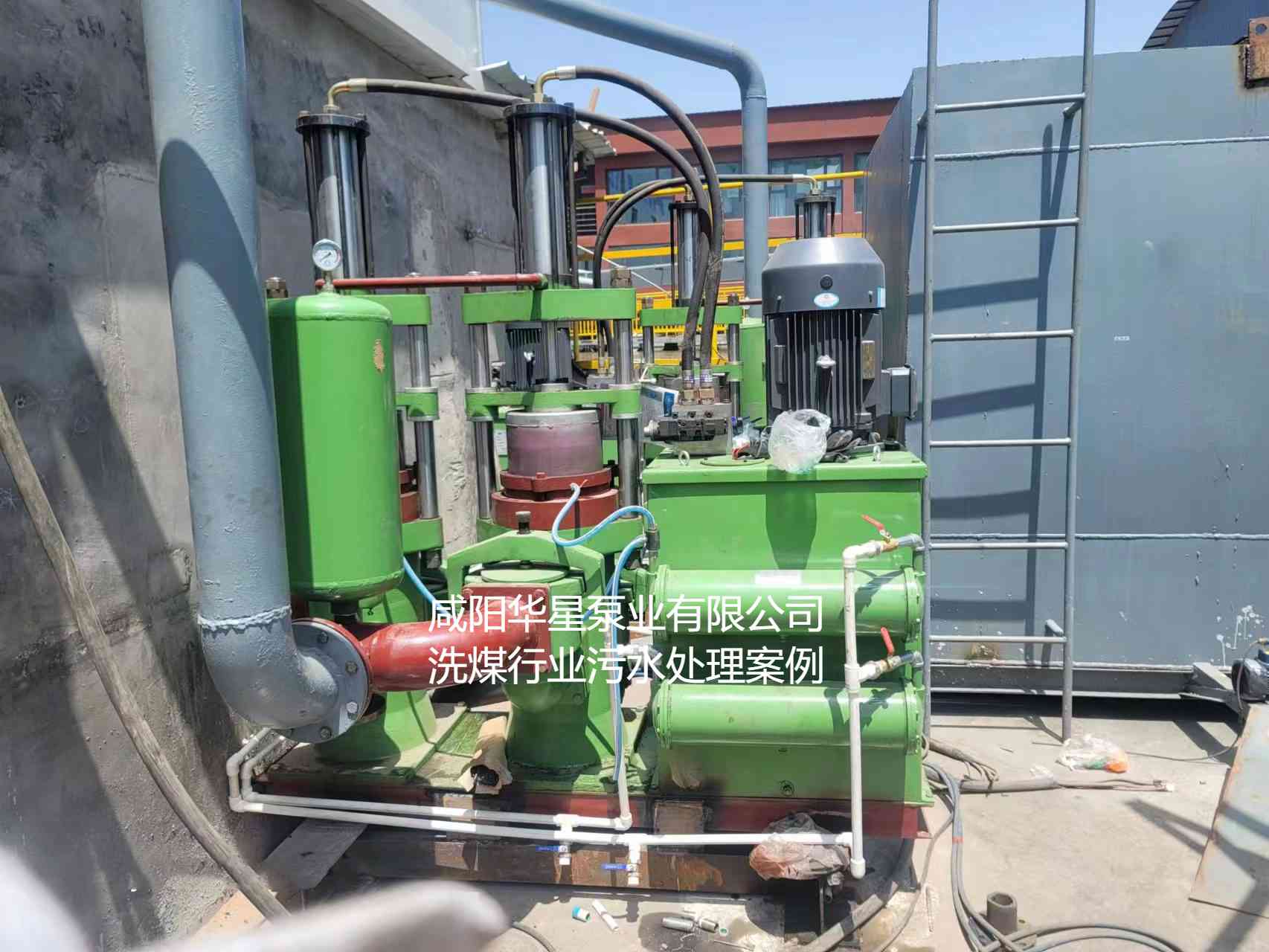

華星YBH300-60節能陶瓷柱塞泥漿泵在洗煤廠使用現場
五、總結
柱塞式壓濾機泵（陶瓷柱塞泵）是壓濾機上料的較佳選擇，尤其適用于：
高含固料漿
含砂、含顆粒料漿
腐蝕性料漿
高壓壓濾需求
其優勢可總結為：
耐磨、耐腐、壽命長
壓力穩定、濾餅含水率低
防堵能力強
節能 20%-60%
維護成本低
